Folia fundamentowa - Guttabeta Drain
Zespolenie geomembrany z geowłókniną filtracyjno-separacyjną tworzy geokompozyt powszechnie stosowany przy budowie systemów drenażowych na obiektach inżynierskich.
Wytrzymałość na ściskanie 250kN/m2.
OPIS PRODUKTU

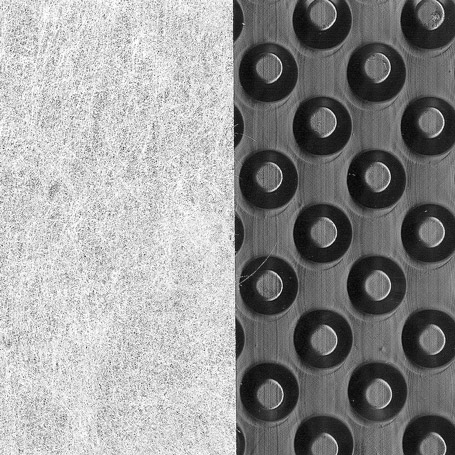

Guttabeta drain jest geokompozytem powstałym przez trwałe połączenie geowłókniny filtracyjno separacyjnej z membraną kubełkową. Znajduje zastosowanie w budownictwie inżynieryjnym.
Folia fundamentowa – Guttabeta Drain – Zalety
- wysoka zdolność drenażowa
- bardzo wytrzymała mechanicznie
- odporna na ścieranie i gnicie
- nie trująca, obojętna dla wody pitnej
- odporna na działanie chemikaliów
- odporna na działanie grzybów i bakterii

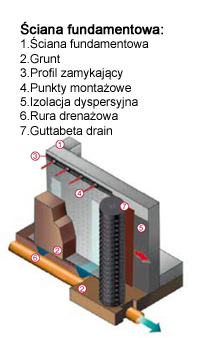

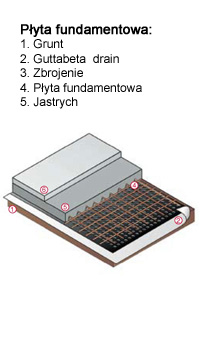

Folia fundamentowa – Guttabeta Drain – Zastosowanie
- warstwa oddzielająca konstrukcje betonowe od wód gruntowych
- osłona przyczółków mostowych
- podbudowa pod rowy odwadniające
- warstwa zastępująca ”chudy beton”
Folia fundamentowa - Guttabeta Drain - specyfikacja techniczna
Geomembrana |
Parametr
|
Norma
|
Jednostka
|
Wartość średnia
|
Tolerancja
|
|
Wytrzymałość na rozciąganie
|
EN ISO 10319
|
kN/m
|
MD 19,3
CMD19,2 |
± 1,4
±1,5 |
|
|
Grubość produktu
|
PN-EN 964
|
mm
|
9,0
|
±0,3
|
|
|
Wytrzymałość na ściskanie
|
DIN EN ISO 25619-2
|
kN/m2
|
250
|
+30
|
|
|
Grubość membrany (folii)
|
PN-EN 964
|
mm
|
0,62
|
±0,2
|
|
|
Masa powierzchniowa
|
PN-EN 965
|
g/m2
|
740
|
±50
|
|
|
Wodoprzepuszczalność w płaszczyźnie
|
EN ISO 12958
|
l/ms
|
MD 2,26
CMD 1,96 |
± 0,3
± 0,15 |
|
|
Odporność temperaturowa
|
–
|
°C
|
– 40 ÷ +80
|
±10
|
|
|
Względne wydłużenie przy zerwaniu folii
|
EN ISO 10319
|
%
|
37/33
|
±5
|
|
Geowłóknina |
Masa powierzchniowa
|
PN-EN 965
|
g/m2
|
136
|
+ 11
|
|
Grubość
|
PN-EN 964
|
mm
|
0,5
|
±0,05
|
|
|
Wydłużenie w punkcie rozerwania
|
EN ISO 10319
|
%
|
> 12
|
± 10
|
|
|
Przepuszczalność wody w płaszczyźnie prostopadłej
|
EN ISO 11058
|
m/s
|
5-10″2
|
-7-10″3
|
|
|
Wodoprzepuszczalność
|
BS 6906-3
|
l/m2*s
|
100
|
-10
|
|
|
Średnica otworu metodą dynamicznego stożka
|
Trwałość min 100 lat w naturalnym gruncie o .9 > pH > 4, temp < 25°C (zgodnie z EN ISO 13438). Przykryć w ciągu 14 dni od wbudowania.
EN ISO 918
|
mm
|
29
|
-0.15
|
|
|
Wytrzymałość (trwałość)
|
Trwałość min 100 lat w naturalnym gruncie o .9 > pH > 4, temp < 25°C (zgodnie z EN ISO 13438). Przykryć w ciągu 14 dni od wbudowania.
|
||||
|
Odporność chemiczna
|
EN 14030
|
Zachowana wytrzymałość
|
MD 100% CMD 100%
|
||
Folia fundamentowa - Guttabeta Drain - Realizacje
Folia fundamentowa - Guttabeta Drain - akcesoria
Taśma butylowa, szara
przeznaczona do klejenia zakładów (opcjonalnie)
Długość: 50 m
Szerokość: 25 mm
